西门子FS18系列

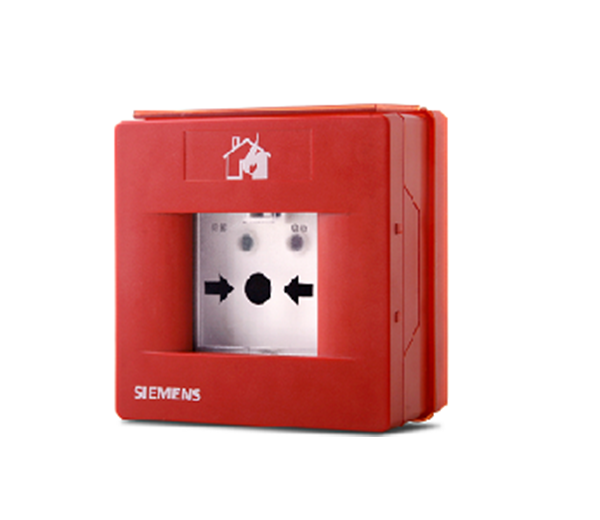

FDHM181 消火栓按钮

FDHM181 火栓按钮该消火栓按钮用于当火灾发生时按下操作面板,控制器发出启动信号联动消防水泵及其它设备。它由外壳和电子部件两部分组成。

  • 通讯协议: FD18-BUS
  • 工作电压: 12~32VDC
  • 工作电流: 0.22mA
  • 动作电流: 1.2mA
  • 工作温度: -10~+55℃
  • 储存温度: -20~+75℃
  • 输出容量: 2A@24VDC
  • 颜色: 红,RAL 3000
  • 重量: 0.138kg
  • 相对湿度: ≤95% rel.
  • 防护等级: IP44
  • 接线端子: 1.0~1.5m㎡

FDHM181 火栓按钮为老款产品,仅有少量库存,替代型号为:FDHM183。

该消火栓按钮用于当火灾发生时按下操作面板,控制器发出启动信号联动消防水泵及其它设备。它由外壳和电子部件两部分组成。

特点

满足国家标准GB16806-2006 “消防联动控制系统”
每个按钮独立编址,地址自动设定,无需编码器设置或者拨码开关
双色LED可显示启动、测试及回答等状态
通过FD18-Bus与控制器通讯
产品标签上自带可撕式编码贴,方便工程调试

功能

按下操作面板直接启动,消火栓按钮内部的红色LED指示灯亮;消防水泵启动后,绿色LED指示灯亮
通过钥匙复位操作面板,按钮即可恢复到正常工作状态(图6)

应用

用于火警或灭火进程的立即手动启动
安装在消火栓就近处,具有防水功能,可用于潮湿环境
表面安装和预埋方式安装,位置需宜于接近
室内使用

安装

FDHM181 火栓按钮(图1)

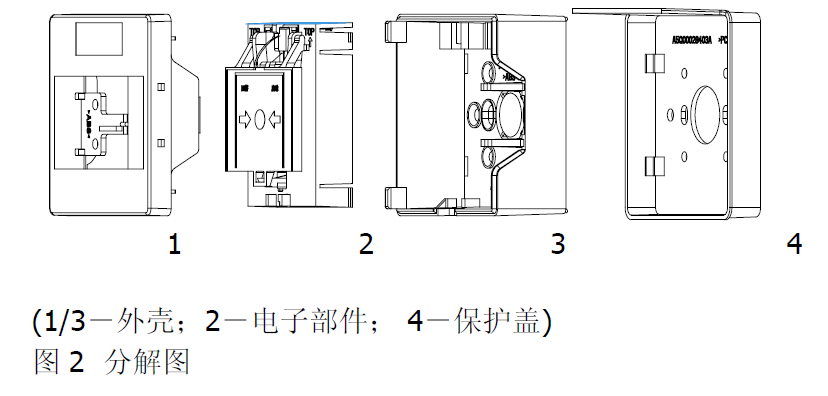

FDHM181 火栓按钮(图2)

准备工作

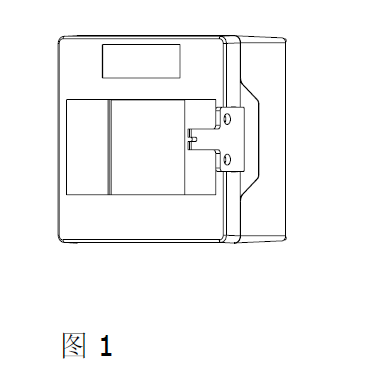

  1. 取下钥匙,打开盒盖(见图1)。将钥匙保存在安全的地方。

  2. 外壳固定。

  3. 打通进线孔,将一字型螺丝刀对准进线孔与壳体的连接处,敲断即可。

安装

  1. 将外壳安装在距地1.3~1.5米的高度,且要表面平整的地方。

  2. 将电缆通过进线孔穿进外壳。

  3. 盖上盒盖。

FDHM181 火栓按钮(图3)

接线

  1. 用钥匙打开盒盖(见图1)。

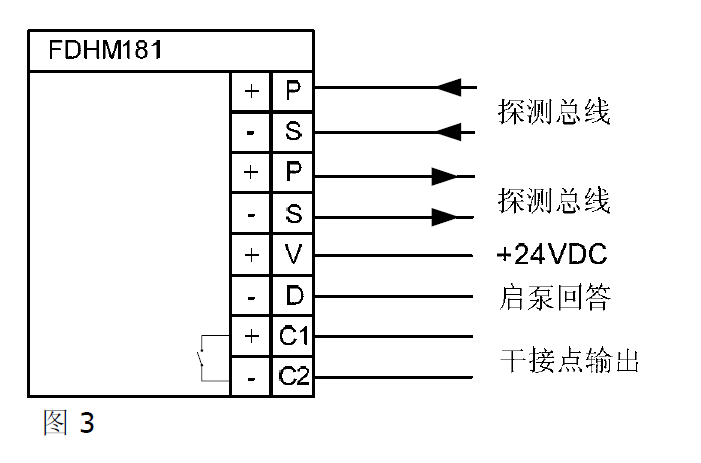

  2. 按图3所示将电线接到端子上。

  3. 将电子部件装入外壳,使电子部件上的“TOP”标记与外壳上的“TOP”标记方向一致,将电子部件装入外壳内,直到卡住为止。(见图2)

  4. 盖上盒盖。

外围尺寸

FDHM181 火栓按钮(图4)

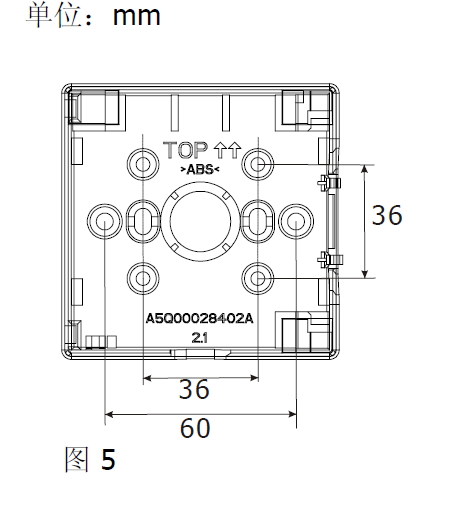

FDHM181 火栓按钮(图5)

调试

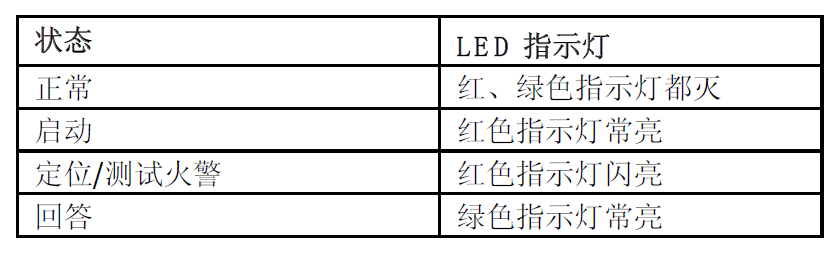

下表列出了指示灯所指示的不同状态:

FDHM181 火栓按钮(图6)

功能检查
1. 将消火栓按钮设为测试模式。
2. 按下操作面板,LED指示灯闪亮。

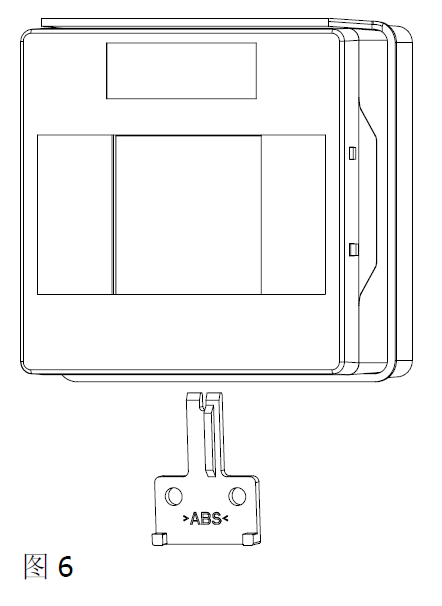

3. 如图6所示将钥匙从底部插入,使操作面板复位。
4. 拔掉钥匙,将消火栓按钮重新设回正常模式。

FDHM181 火栓按钮(图7)
