西门子FS720系列

DBS722-CN 蜂鸣器底座

概述DBS722-CN 蜂鸣器底座在编址火灾报警系统中用于声音报警,共有11种音调可供选择,2种启动级别可供设置。特点● 通过探测回路供电,无需外接24VDC● 通过探测回路与控制器通讯● 支持现场编程,启动蜂鸣器● 兼容探测器OH720-CN、OP

  • 工作电压: 12... 33 VDC
  • 静态电流: 180 mA
  • 工作温度: -10... +50 °C
  • 贮存温度: -30... +70 °C
  • 湿度: ≤95 % rel.
  • 颜色: 白色, RAL 9010
  • 重量: 0.115 Kg

概述

DBS722-CN 蜂鸣器底座在编址火灾报警系统中用于声音报警,共有11种音调可供选择,2种启动级别可供设置。

特点

● 通过探测回路供电,无需外接24VDC

● 通过探测回路与控制器通讯

● 支持现场编程,启动蜂鸣器

● 兼容探测器OH720-CN、OP720-CN、HI720-CN

● 同一回路上的蜂鸣器底座声音可保持同步

● 超低功耗,节能环保

● 加大进线孔方便进线

● 采用环保安全材料

结构

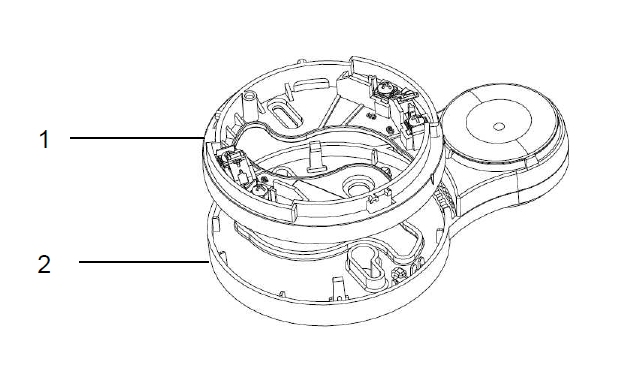

DBS722-CN 蜂鸣器底座由两部分组成,通用探测器底座(1)和蜂鸣器基座(2)。

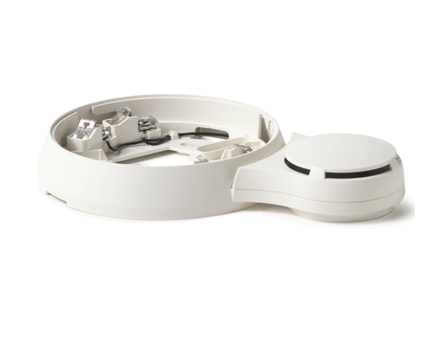

DBS722-CN 蜂鸣器底座(图1)

安装

蜂鸣器底座直接安装在天花板上。进线孔与普通底座一致。

1. 将导线穿入底座。

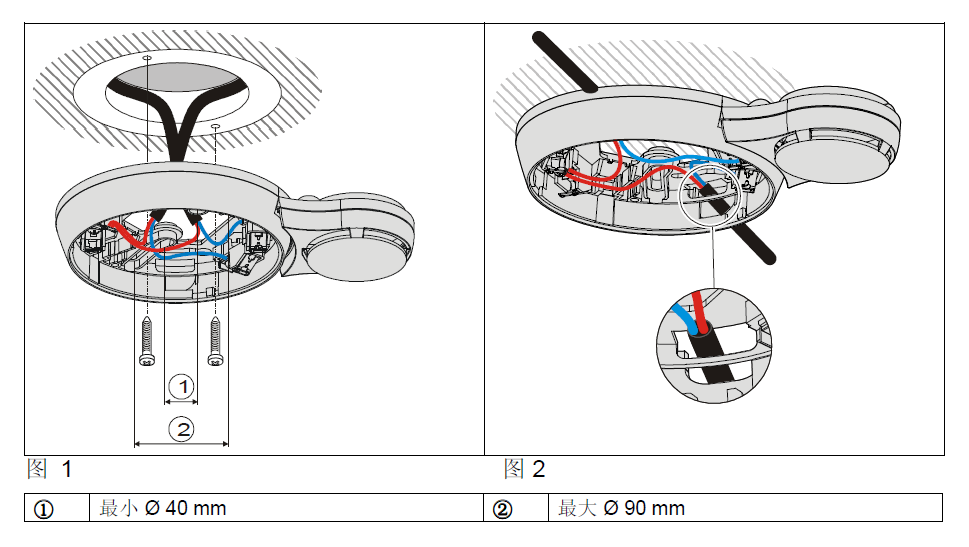

2. 参考图1/图2,用两颗螺钉将底座固定在天花板上,孔距:40mm - 90mm。

DBS722-CN 蜂鸣器底座(图2)

当蜂鸣器基座与通用底座分离时,可采用以下方法将其重新组合:

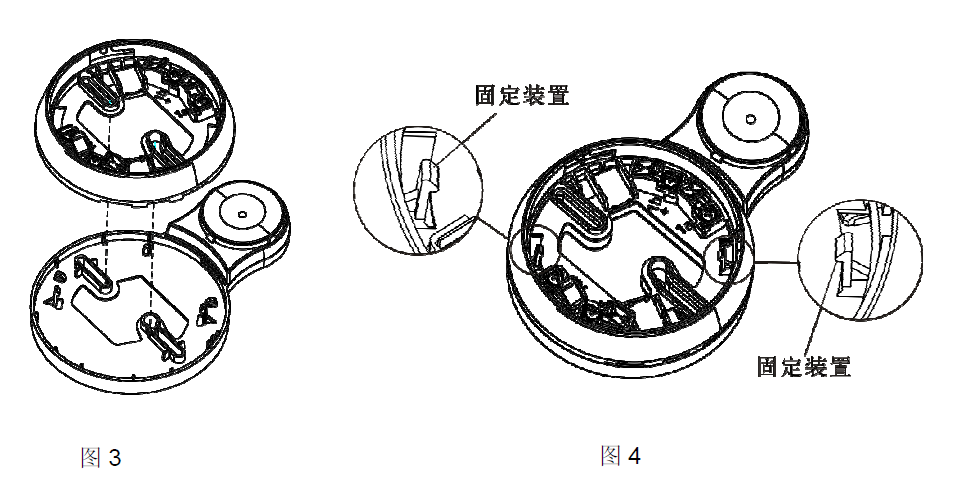

1. 将通用底座安装孔与蜂鸣器基座安装孔对齐(图3)。

2. 将通用底座按入蜂鸣器基座,直至两个固定装置将其紧紧固定住(图4)。

DBS722-CN 蜂鸣器底座(图3)

接线

DBS722-CN 蜂鸣器底座(图4)

图例

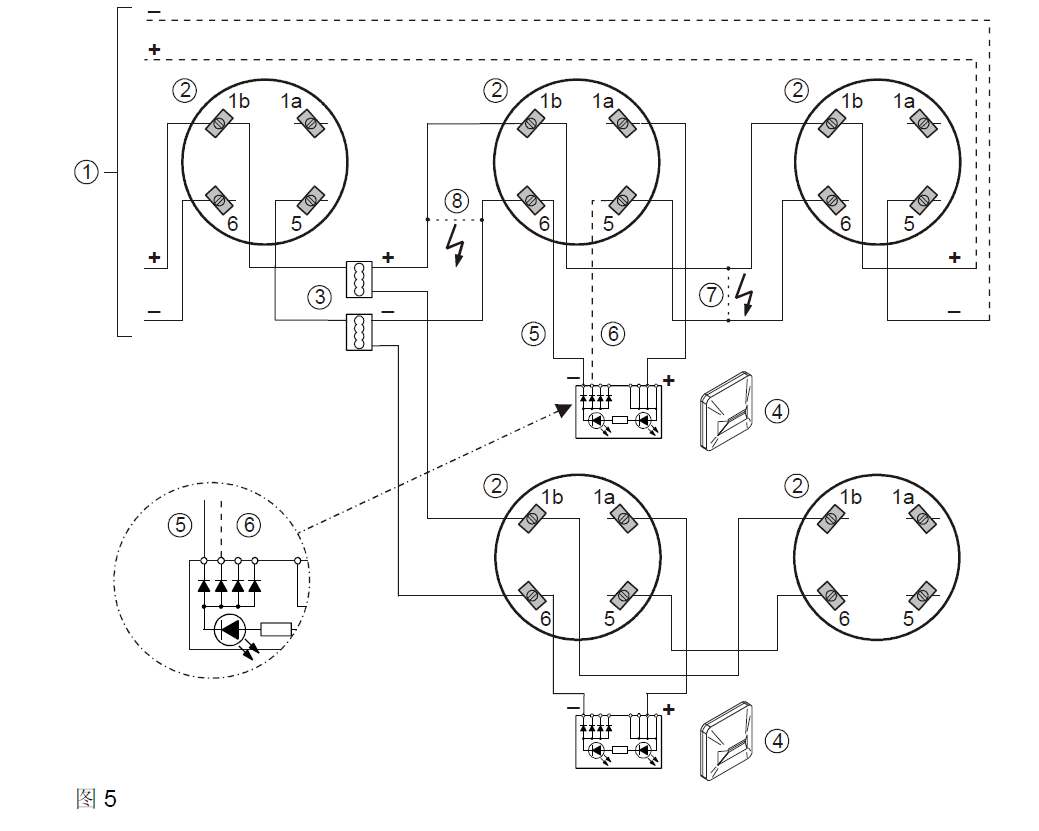

1 控制器

2 探测器底座 DBS722-CN

3 接线端子 DBZ1190-XX

4 外部门灯

5 电缆 –E_AI6

6 电缆 –E_AI5 (可选)

7 短路 (故障)

8 短路 (故障)

提示

● 如果使用屏蔽电缆连接外部门灯,屏蔽线必须接到探测总线上的屏蔽线上。

● 当接线图中位置7 的位置发生短路故障时,外部门灯仍能正常工作。外部门灯由电缆–E_AI6 供电。

当接线图中位置8 的位置发生短路故障时,外部门灯不能再动作。

作为可选项,外部门灯也可以使用电缆 –E_AI5 连接。在这种情况下,当接线图中位置8 的位置发生短路故障时,外部门灯也可正常报警。这样就保证了外部门灯无论在位置7 或位置8 的位置短路都能正常工作。



可选项适用于环线和支线。

附件

DBS722-CN 蜂鸣器底座(图5)

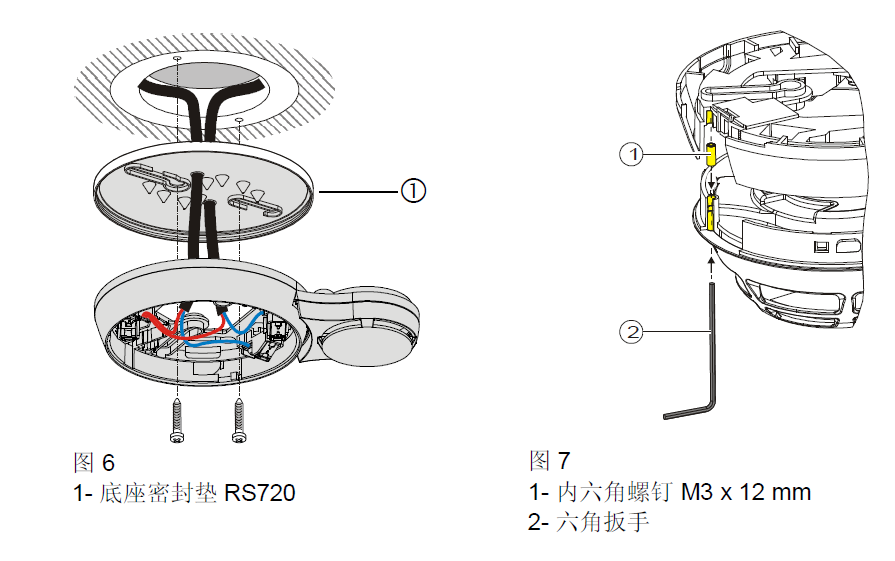

● 底座密封垫RS720 (图 6)

   - 底座密封垫RS720 用于探测器的防潮防湿安装, 防护等级: IP42

   - 配合底座DBS722-CN 使用

   - 仅适用于预埋盒形式的安装方式

   - 安装在底座DBS722-CN 与天花板之间

● 锁装置 LP720 (图7)

   - 探测器使用锁装置LP720 后,可以防止被偷

   - 锁装置LP720 配合底座DBS722-CN 使用

   - 安装过程:

     1. 将探测器插入底座。

     2. 沿安装孔,用六角扳手将内六角螺钉拧紧(图7)。

外形尺寸(单位:mm)

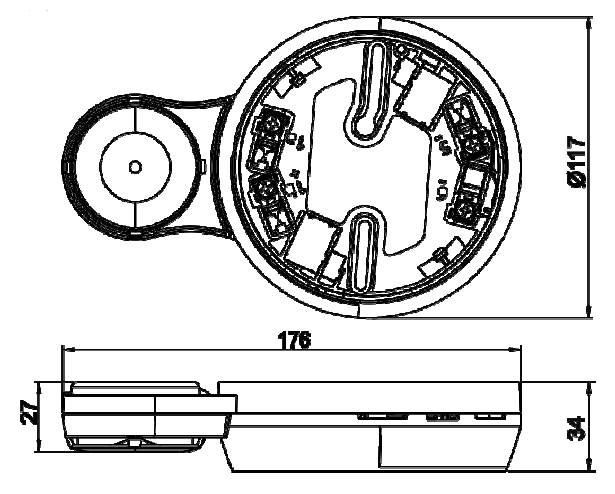

DBS722-CN 蜂鸣器底座(图6)
