西门子FS720系列

FDL241-9-CN 线型光束感烟火灾探测器

概述线型光束感烟火灾探测器对烟进行探测,适用于大型仓储、工厂大厅 或天花板结构复杂的建筑,其中包括探测器部分和反射器部分。特点– 满足国家标准 GB14003-2005《线型光束感烟火灾探测器》– 在大型房间内可靠的烟雾探测(室内应用)– 探测距离5

  • 工作电压: 12 ... 33 VDC
  • 静态电流: 0.8 mA
  • 工作温度: -25 ... +60 °C
  • 贮存温度: -30 ... +75 °C
  • 湿度: ≤95 % rel.
  • 颜色: 纯白, RAL 9010
  • 防护等级: IP65
  • 重量: 0.440 kg

概述

线型光束感烟火灾探测器对烟进行探测,适用于大型仓储、工厂大厅 或天花板结构复杂的建筑,其中包括探测器部分和反射器部分。

特点

– 满足国家标准 GB14003-2005《线型光束感烟火灾探测器》

– 在大型房间内可靠的烟雾探测(室内应用)

– 探测距离5 – 100 米

– 信号处理基于 ASAtechnologyTM(高级信号分析技术)

– 利用烟雾对光散射的原理进行探测

– 可选择的反应方式,最多3种灵敏度级别可供选择

– 事件控制探测方式

– 4种危险级别可传输到控制器

– 微处理器信号分析

– 自检功能

– 对污染自动补偿

– 对抗外部光线及电磁干扰能力强

– 发射管与接收管在一个装置内

– 测量发射管与接收管之间距离

– 通过FDnet与控制器通讯(独立编址)

功能

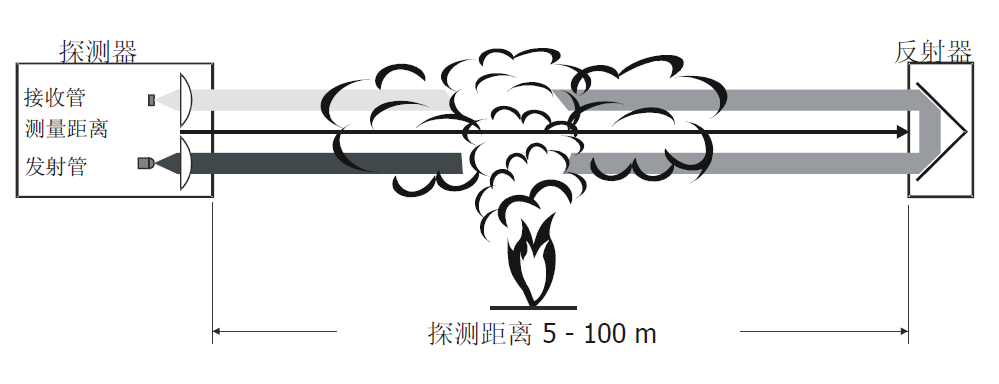

– 探测器由发射管和接收管组成。发射管发出一束红外光,光束通过对面的棱形反射器再返回到接收管。接收管将收到的红外信号转换成电信号,供微处理器进行分析处理。

– 当有烟雾穿过探测区,红外信号会减弱。当信号达到预定值时,探测器向控制器发送相应的危险等级。

– 距离测量用于识别外部事件。

– 内置报警灯显示报警状态。

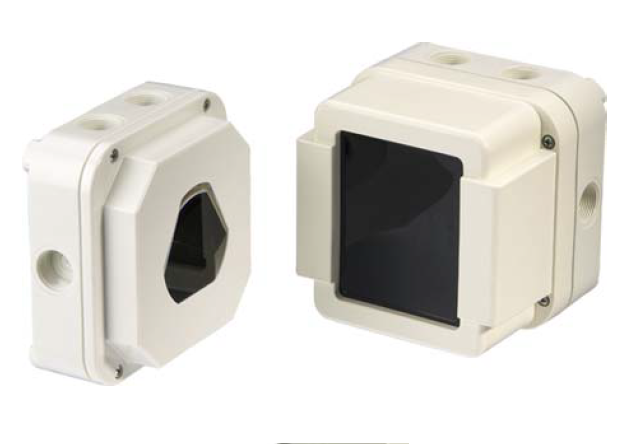

FDL241-9-CN 线型光束感烟火灾探测器(图1)

应用

– 大型仓储及生产车间

– 房顶结构复杂,或有历史价值的天花板

– 有遮挡的庭院

– 中庭类型建筑

– 接待大厅

结构

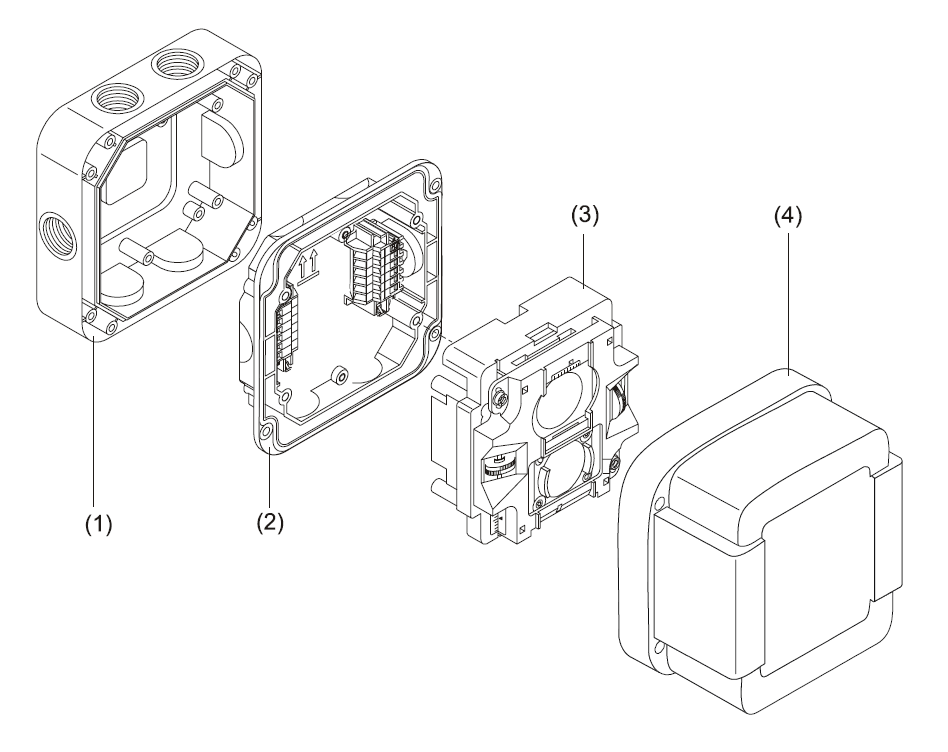

线型光束感烟火灾探测器由底座(1)、端子盘 (2)、探测单元 (3) 及盒盖 (4)四部分组成。

FDL241-9-CN 线型光束感烟火灾探测器(图2)

指示灯

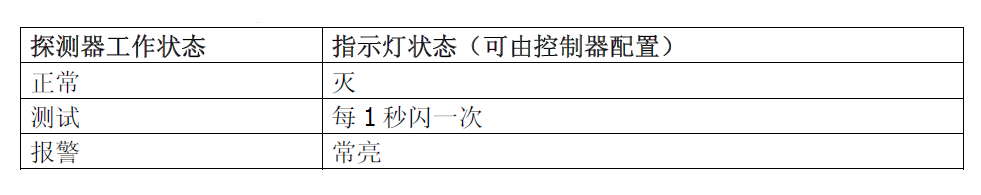

探测器有一个指示灯,用来指示探测器工作状态(见下表)。

注:指示灯闪烁模式取决于所使用的控制器。

FDL241-9-CN 线型光束感烟火灾探测器(图3)

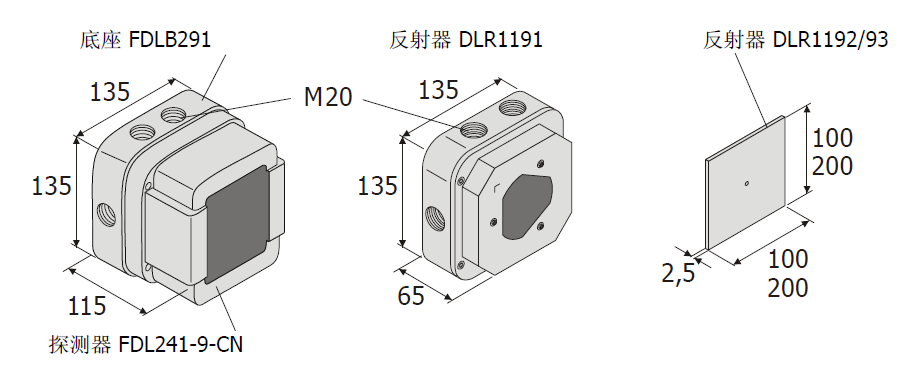

外形尺寸(单位:mm)

FDL241-9-CN 线型光束感烟火灾探测器(图4)

安装

FDL241-9-CN 线型光束感烟火灾探测器(图5)

FDL241-9-CN 线型光束感烟火灾探测器(图6)

FDL241-9-CN 线型光束感烟火灾探测器(图7)

FDL241-9-CN 线型光束感烟火灾探测器(图8)

FDL241-9-CN 线型光束感烟火灾探测器(图9)

准备工作

– 表面安装通常直接安装在靠近天花板的墙上。

– 必须确保探测器与反射器之间的光路顺畅。

– 探测器与反射器之间的距离必须是5-100米。距离天花板或其它障碍物的间距不应小于30厘米。

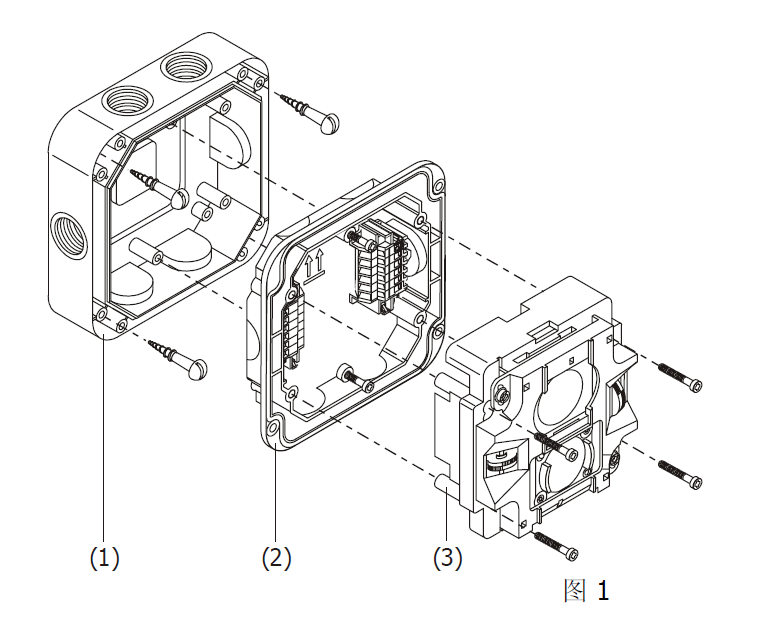

安装探测器

探测器必须根据工程图纸进行安装(图1)。



滑落危险!

使用安全梯子或升降平台进行安装!


1. 在底座(1)上打通进线孔。

2. 用四颗螺钉将外壳固定在平整表面。

3. 将电缆穿入底座。 为保证IP防护等级应使用M20电缆套管。

4. 用两颗螺钉将端子盘(2)固定到底座上。



在接线完成后、工程调试前用四颗螺钉将探测单元(3)固定到底座上。


接线

使用线径0.2 – 1.5 mm2电缆。

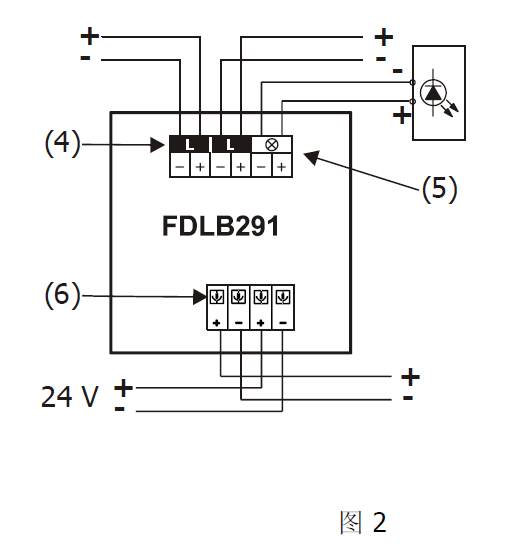

每个端子只能接一根导线!(图2)

1. 参照接线图进行接线:回路(4)、门灯(5)及加热元件(6)。

   加热元件需外接24 VDC电源。


电压!

注意正负接线柱!


2. 用4颗螺钉将探测单元及探测器底座固定。


安装棱镜/反射器

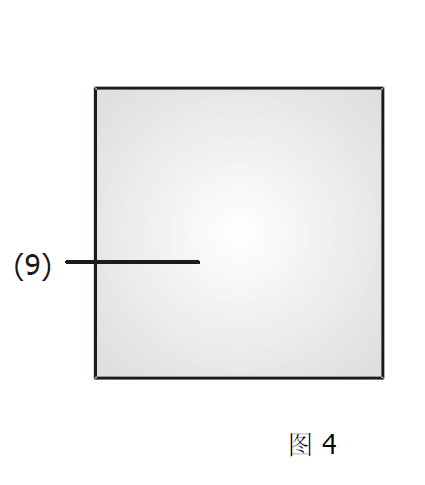

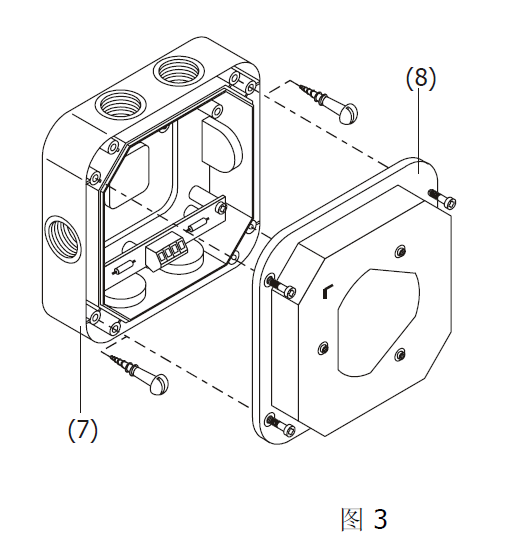

棱镜/反射器必须根据工程图纸进行安装(图3和图4)。


滑落危险!

使用安全梯子或升降平台进行安装!


不安装加热单元

1. 用两颗螺钉将底座(7)或反射器(9)固定在平整表面。

2. 用四颗螺钉将棱镜(8)装入底座。

安装加热单元

1. 在底座(7)上打通进线孔。

2. 用两颗螺钉将底座固定在平整表面。

3. 将电缆穿入底座。 为保证IP防护等级应使用M20电缆套管。


完成接线后,用四颗螺钉将棱镜装入底座(8)。


加热单元的接线

加热单元需外接24 VDC电源。

使用线径0.2 – 1.5 mm2电缆。

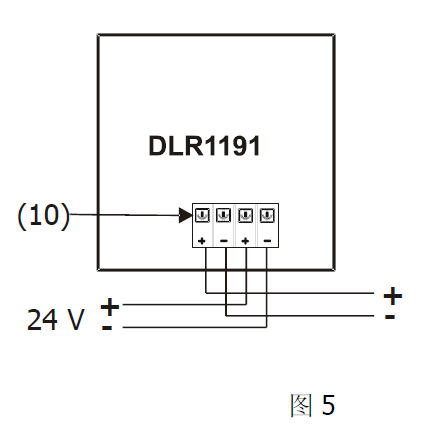

每个端子只能接一根导线!(图5)

参照接线图进行接线(10)。


电压!

注意正负接线柱!


维护

● 功能检查

每年执行一次下述功能检查:

1. 将黑色测试滤光镜直接放在探测器前面,探测器须报警。

2. 检查探测器机械结构是否损坏。

3. 替换掉没有反应或机械结构损坏的探测器。


● 清洗

定期清洗保护帽及滤光镜。时间间隔取决于环境条件(如污染等级)。使用一块干的、柔软的抹布,蘸上清洗剂或中性肥皂水进行擦洗。不要使用溶剂或鼓风炉!


如果污染严重,需重新初始化。
