西门子FS18系列

FDCI181-1 输入模块

满足国家标准GB16806-2006《消防联动控制系统》1 个可监视无源干接点输入端口输入信号线路开路或短路故障可监视(需连接终端电阻)内置微处理器信号处理输入信号经智能判定,可防止外界噪声干扰LED 指示灯状态显示

  • 通讯协议: FD18-BUS
  • 工作电压: 12~32VDC
  • 工作电流: 0.27mA
  • 动作电流: 0.37mA
  • 工作温度: 0~+42℃
  • 储存温度: -20~+75℃
  • 颜色: 白色,RAL 9010
  • 重量: 0.080kg
  • 相对湿度: ≤95%,rel.
  • 接线端子: 1.0~1.5m㎡

FDCI181-1 输入模块

特点

满足国家标准GB16806-2006《消防联动控制系统》
1 个可监视无源干接点输入端口
输入信号线路开路或短路故障可监视(需连接终端电阻)
内置微处理器信号处理
输入信号经智能判定,可防止外界噪声干扰
LED 指示灯状态显示
全自动地址设定,无需编码器设置或者拨码开关
通过 FD18-BUS 供电
通过FD18-BUS 与控制器通讯(独立地址)
适用于干燥、粉尘或潮湿的环境
产品标签上自带可撕式编码贴,方便工程调试

应用

通过输入信号可监视干接点的状态,每个输入信号可通过控制器或配置工具配置为以下工作方式:
状态输入或火警输入
开路和短路监视
在状态输入时,根据开关位置不同可设置为:
– 常闭触点 NC 输入
– 常开触点 NO 输入
状态输入和火警输入
火警输入一旦启动即触发火警,状态输入一旦启动即触发监视状态改变

线路监视

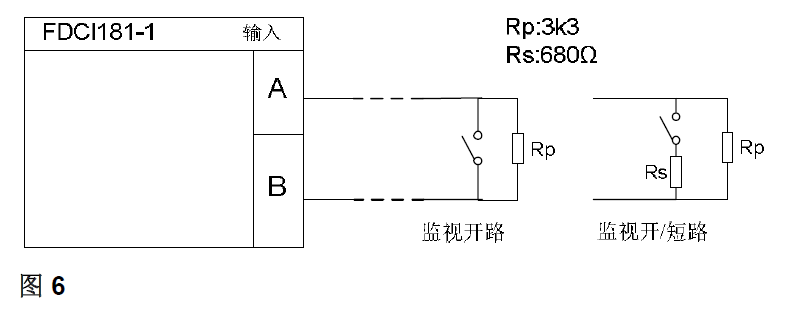

监视输入线路的“开路”或者“开路及短路”故障。为实现上述功能,须在输入线路上正确连接终端电阻(如图6)。当输入线路发生短路时,向控制器发出故障信号。
输入信号应为无源信号。

结构

模块包含底座、印刷电路板、上面板和模块保护盖。印刷电路板上配有LED 指示灯,用来指示输入信号的状态。印刷电路板的上面板为透明,使得LED 指示灯的状态随时可见。
为保护模块不受环境因素侵害,有保护盒可供安装选择。

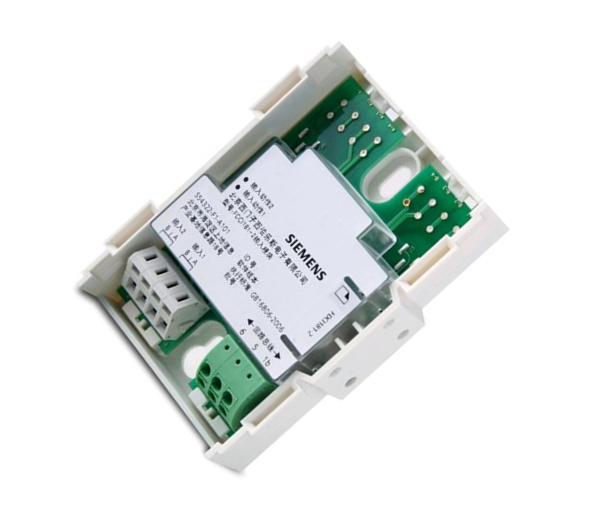

FDCI181-1 输入模块(图1)

指示灯

输入信号LED 指示灯
指示灯灭:正常状态
指示灯闪亮,每1s 闪一次,每次点亮250ms:输入动作
指示灯闪亮, 每1s 闪一次,每次点亮2...5ms:定位状态

安装

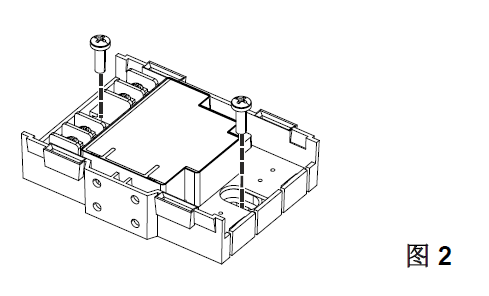

FDCI181-1 输入模块(图2)

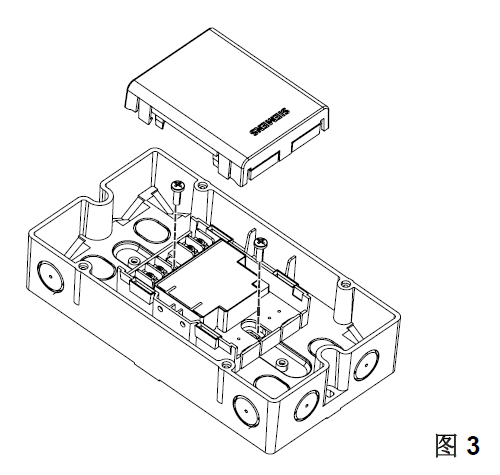

FDCI181-1 输入模块(图3)

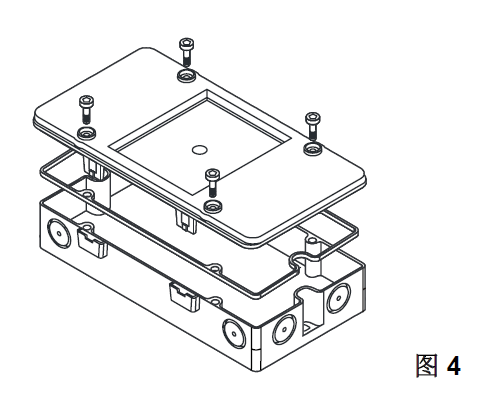

FDCI181-1 输入模块(图4)

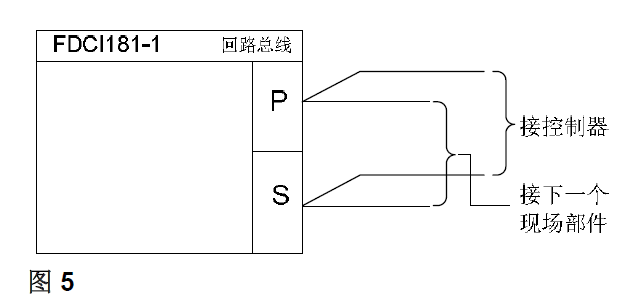

FDCI181-1 输入模块(图5)

FDCI181-1 输入模块(图6)

维护

– 每年对所有设备进行一次外观检查,严重污染和机械损坏的设备必须更换。
– 无论在何种工作环境下,使用12 年的设备需要予以更换。
– 产品报废后请勿随意丢弃,请依照《废弃电器电子产品回收处理管理条例》等国家相关
规定处置。

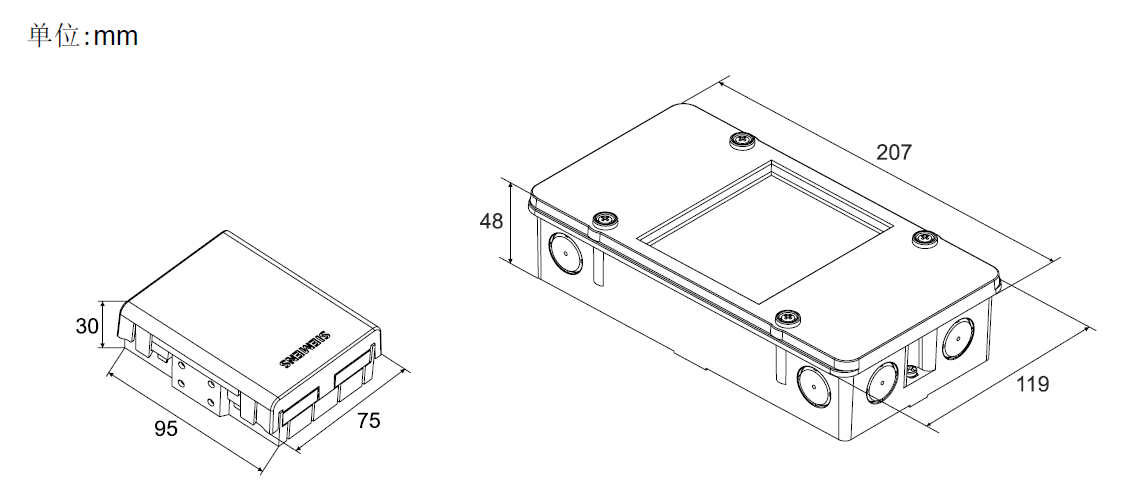

外形尺寸

FDCI181-1 输入模块(图7)
