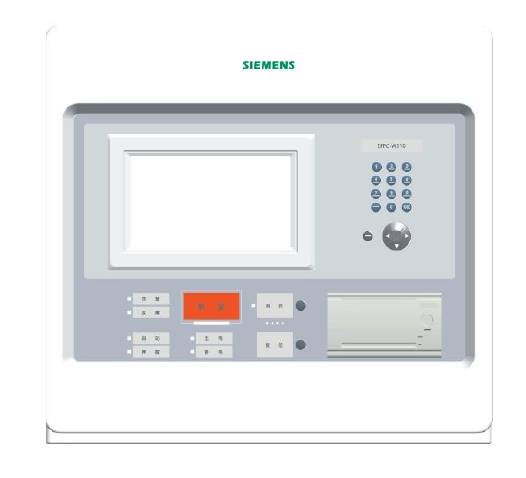

EC521-G1 电气火灾监控设备
EC521-G1 电气火灾监控设备
特点
● 符合国家标准GB14287.1-2014《电气火灾监控设备》。
● 全中文Windows风格菜单操作，清晰直观。
● 超大存储空间，最多可记录3000条历史记录，运行中发生的各类事件可全部记入历史档案中。
● 控制器在设定时间内无任何操作发生，同时无任何报警、故障信息时，控制器自动转为屏幕保护状态，延长液晶屏的使用寿命；当有事件/操作发生时，液晶屏自动点亮，控制器自动显示所发生的事件，按照逻辑关系联动相应设备。
● 可设定预警功能，预警值可设为报警值的50%-80%。
● 支持输出联动延时启动及回归功能，在延时期间，若所测参数回归到报警值的90%以下，计时器归零，开关动作命令取消。
● 控制器带有1路报警输出继电器（220VAC，5A）。
● 单台控制器最大容量1016点（4回路卡），可实现8台控制器组成网络。
● 网络总线，建议使用Φ≥1.5 mm2的阻燃双绞线，最远距离1000米。
● 现场部件总线为两总线无极性，建议使用Φ≥1.0-1.5 mm2的阻燃双绞线，传输距离最远1,200米。
● 控制器有三种用户级别，分别为：1级用户、2级用户、3级用户；在不同的用户级别下可进行不同的操作，用户级别由密码保护。
● 接线端子均采用可插拔方式，每位端子上均有清晰标识，安装、调试、维修方便，快捷。
● 既可以在控制器上现场直接编程，也可通过计算机快速编程。
● 现场部件通过编码器现场编址标，方便工程调试。
性能参数
| 项目 | 参数 |
| 安装回路卡最大数目 | 4 |
| 安装现场部件最大数目 | 1016 |
| LCD 显示屏 | 像素320×240，背光式 |
| 控制器输出 | 1路 |
| 最大历史记录 | 3000条 |
| 控制器组网最远距离 | 1000米 |
| 控制器网络最大连接数量 | 8台 |
| 备用电池 | (12 VDC/4 Ah)×2 |
| FMS接口 | RS232 |
| 输入电压 | 220 VAC, 50 Hz |
| 电源容量 | 3 A@24 VDC |
| 外部电源输出 | 1 A@24 VDC |
| 外形尺寸(单位：mm) | 437×408×197 |
| 重量(不含电池) | 10.35 Kg |
| 电源保险能力 | 1.5 A |
| 电池保险能力 | 5.0 A |
| 工作温度 | 0 ～ +40 ℃ |
| 贮存温度 | –10 ～ +50 ℃ |
| 相对湿度 | ≤95%（40±2 ℃） |
| 防护等级 | IP30 |
| 环境要求 | 室内 |

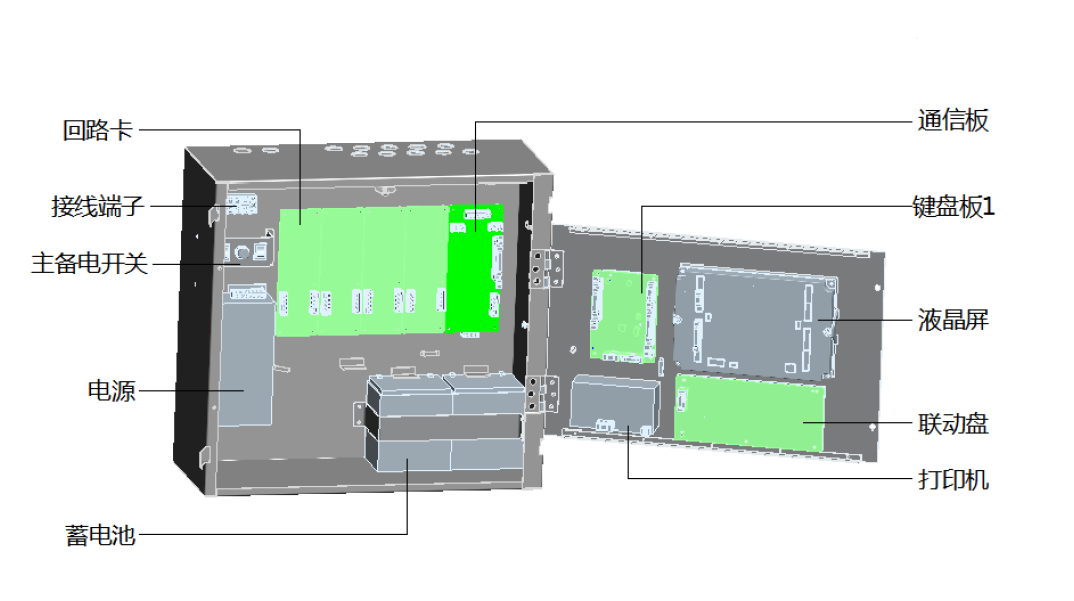

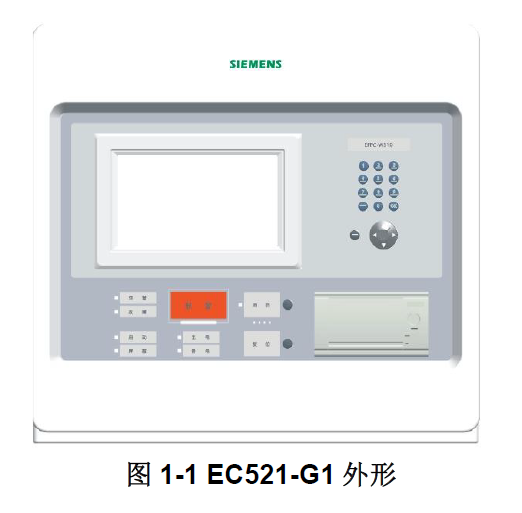

外形尺寸
兼容设备目录
| No. | 类型 | 描述 |
| 1 | ECM521-G1 | 组合式电气火灾监控探测器 |
| 2 | EDT521 | 测温式电气火灾监控探测器 |
| 3 | EDTR521-R1 | 组合式电气火灾监控探测器 |
| 4 | EDTR521-R2 | 组合式电气火灾监控探测器 |
| 5 | EDTR521-R4 | 组合式电气火灾监控探测器 |
| 6 | EDTR521-R6 | 组合式电气火灾监控探测器 |
| 7 | EDTR522-S4 | 组合式电气火灾监控探测器 |
| 8 | EDTR522-S6 | 组合式电气火灾监控探测器 |
| 9 | EDCL521-G1 | 组合式电气火灾监控探测器 |
| 10 | EDCIO521 | 输入输出模块 |
| 11 | EDTS521 | 温度传感器 |
| 12 | EDTS522 | 温度传感器 |
| 13 | EDR521-R1 | 剩余电流互感器 |
| 14 | EDR521-R2 | 剩余电流互感器 |
| 15 | EDR521-R4 | 剩余电流互感器 |
| 16 | EDR522-S4 | 剩余电流互感器 |
| 17 | EDR522-S6 | 剩余电流互感器 |
| 18 | EDR522-SA | 剩余电流互感器 |

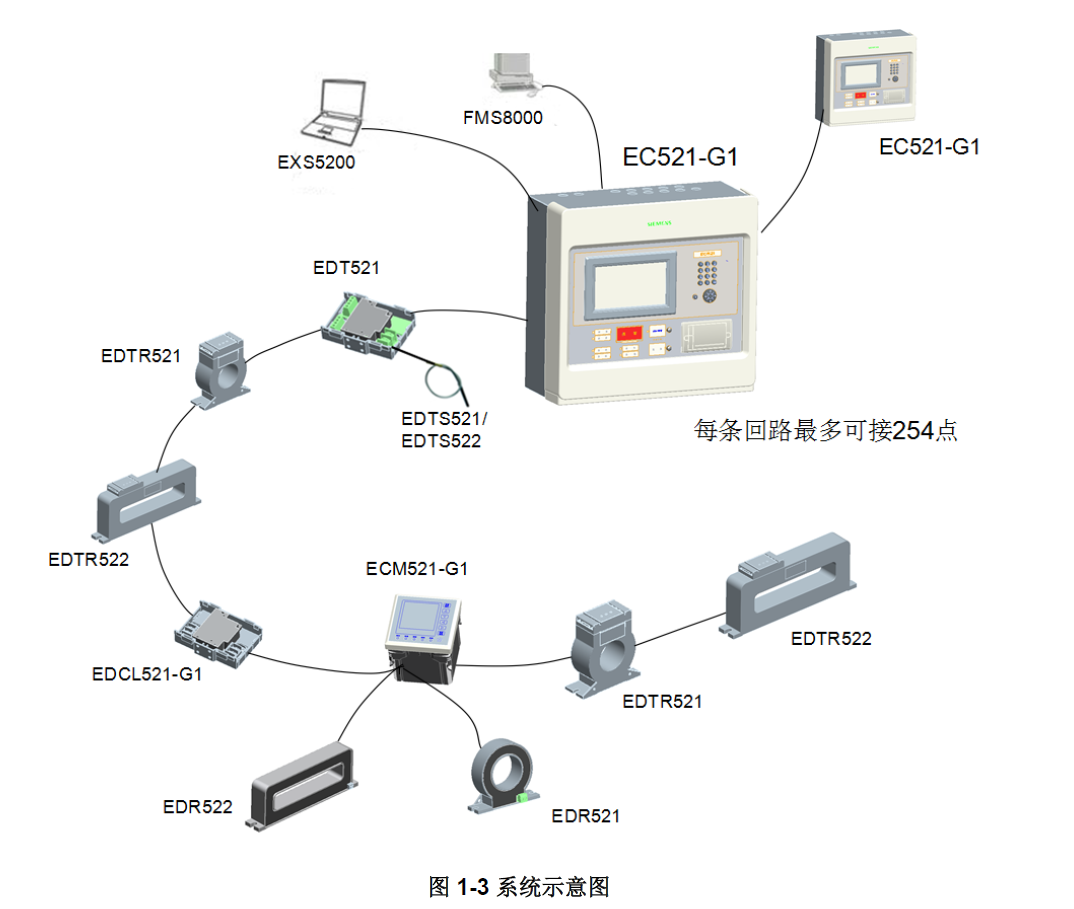

系统结构
- EC521系统可以自由组网，最多可以由8台EC521控制器组网，可以定义其中任意一台在监控自身所带的现场部件的同时，再监控其他的控制器。建议系统总容量不超过20000个现场部件。
为保证产品安全性能、满足CCCF 认证要求，请勿改装该产品!
安装过程
安装要符合当地相关标准或规范。
1. 选择一个洁净干燥的、表面平整、牢固的墙壁。
2. 确定安装位置，要使得控制器的前门能自由地打开。

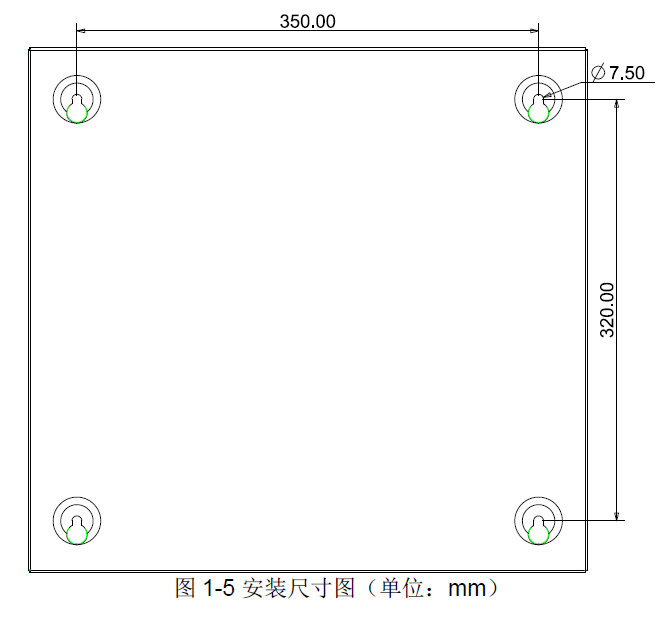

3. 在墙上标出4个安装孔的位置。 (见图1-5)
4. 在安装孔的位置钻4个孔，并装上膨胀螺栓及螺钉（M6）。（记得在螺钉和墙壁之间留出一定的空隙。）
5. 确定并打通控制器的进线孔。
6. 将控制器悬挂在螺钉上。
7. 将线穿进控制器。
8. 打开前面板，拧紧螺钉，使控制器牢固的固定在墙上。
9. 参考图2-2、2-3、2-4、2-5、2-6、2-7、2-8将电缆接到端子上。
10. 将电池安装到正确的位置。
11. 关上前面板，用专用工具锁好。将专用工具放在安全的地方。
