西门子FS720系列火灾自动报警系统在工业项目的应用

2018-05-29 08:51:09 毛洁林

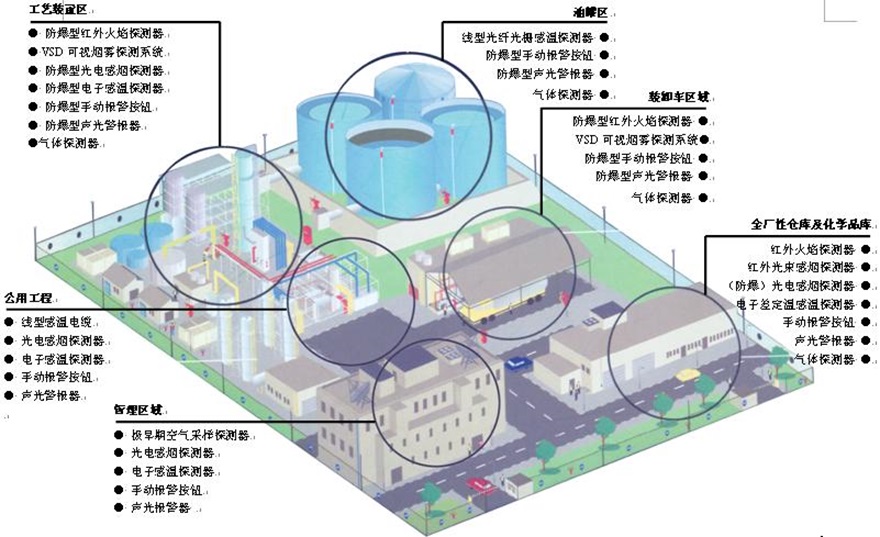

西门子FS720系列火灾自动报警系统在工业项目的应用(图1)

一、火灾探测报警系统在工业消防中的重要意义
       石油、化工、冶金、电力等工业 涉及到国民经济的各个领域,是国计民生不可缺少的支柱产业,在国民经济中占有十分重要的位置。这些行业生产流程复杂,设备种类繁多,技术性较强,由于在生产过程中使用的原材料、半成品、成品以及传输设备等大都属于易燃易爆物质,极易引发火灾和爆炸事故。例如石油化工企业的储罐区储存的物质主要是油品及液化气等可燃、易燃液体,可燃液体常温下遇点火源容易起火燃烧,且具有流淌性,装盛可燃液体的容器、管道一旦发生泄漏,会扩大危险范围。尤其是蒸气压力较高的可燃液体,在流淌过程中液体蒸发速度加快,不断地从液面散发可燃蒸气,具有更大的火灾危险性,易形成大面积流淌性火灾。流淌性火灾火势蔓延快,如果不能及时得以控制,则极易造成大面积燃烧和设备爆炸事故。

二、工业项目环境特点

> 国家重要基础设施
> 用地面积大、建筑物多,建筑物的重要程度、生产操作方式、火灾危险性的差异非常大
> 高频电磁干扰、粉尘积聚、厂区内热度、湿度较大
> 电气设备、电缆和储油设备的火灾事故率所占比重大,是防火设计中的重点。

西门子FS720系列火灾自动报警系统在工业项目的应用(图2)

三、工业火灾探测报警系统的技术要求
> 根据不同建筑的防火等级配置相应的消防措施。
> 系统必须组网方便,适合多建筑,位置分散、距离不定的复杂要求
> 系统具有抗高频电磁干扰、抗粉尘积聚、耐热、耐湿的特点
> 必须针对电气设备、电缆和储油设备的防护要求配置系统

四、 西门子消防解决方案

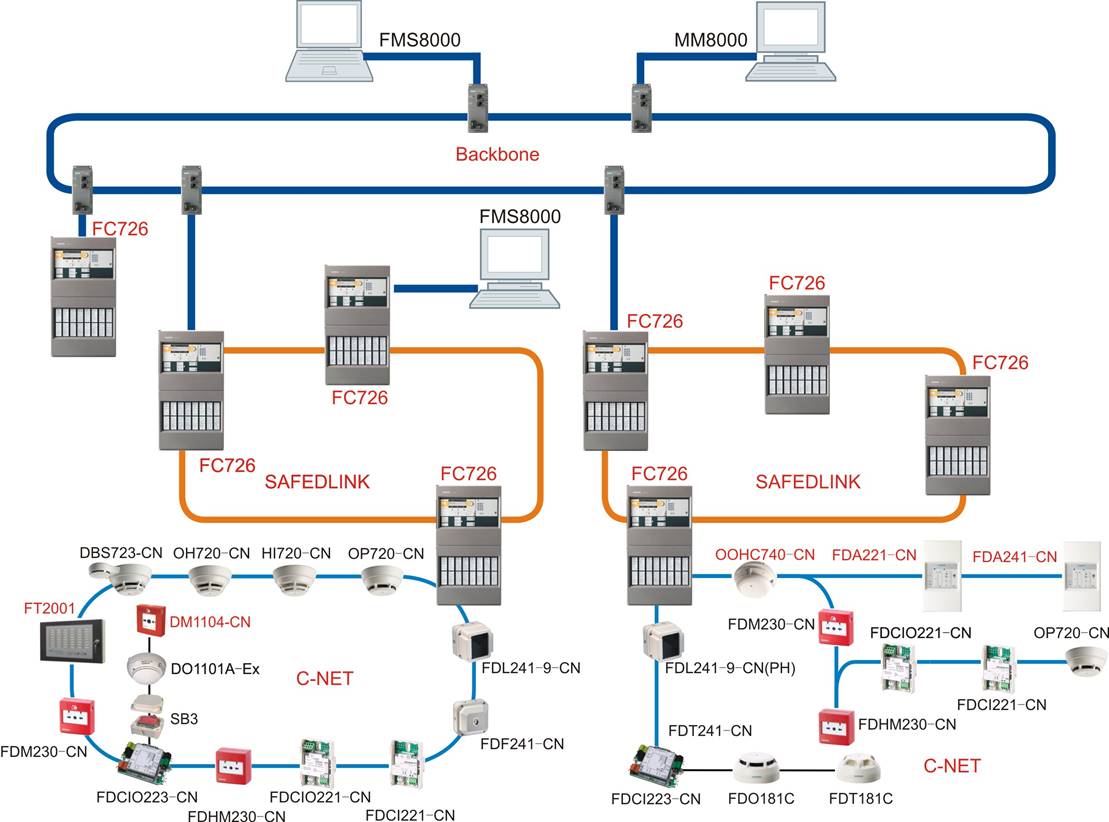

1、系统网络结构

西门子FS720系列火灾自动报警系统在工业项目的应用(图3)

       工业企业用地面积大、建筑物多,建筑物的重要程度、生产操作方式、火灾危险性的差异非常大。因此对消防报警系统的网络结构要求高,要求组网方便,适合多建筑,位置分散、距离不定的复杂要求。针对此我们推出FS720系列FC726控制器的解决方案。西门子FC726联动型火灾报警控制器是西门子消防产品家族的明星产品,是一款纯瑞士进口主机。它具备了灵活强大的联动控制功能,提供针对酒店等特殊行业应用需求的多种特殊联动模式,并且获得了多家欧美权威机构的认证。此外FC726控制器支持中、英双语实时切换显示,采用以太网、光纤等冗余联网通讯技术支持最大64台控制器联网,现场总线回路总长可达5000米,作为一款高品质火灾报警控制器,它精确的控制能力将极大地提高用户资产的安全等级
  西门子的FS720系列FC726控制器的网络结构分为三层结构,分别为管理层,控制层和探测层。整体结构基于工业以太网协议,可以做到网络和控制器的双冗余的结构。

2、火灾报警控制器 FC726控制器

* 模块化、冗余安全设计理念
* 瑞士生产,国内组装
* 具有FM/VdS/LPCB/CE 等国际认证
* 单台控制器最大容量4284个现场设备
* 灵活的组网方式,最大64台控制器组网
* 控制器标配32路联动通道、8路可编程I/O
* 控制器具有可编程LED和按键
* 编程方式灵活可满足各种复杂的应用
* 回路总线支持自由拓扑,最长可达5000m
* 远程上传/下载/升级工程及系统文件

3、现场探测器篇
西门子常用探测器烟感 OP720-CN, 温感HI720-CN, 烟温复合探测器OH720-CN, 探测器通常具有以下特点
* 工作模式:灵敏/标准
* 360度可见LED
* 支持蜂鸣器底座
* 支持外接门灯
* 内置短路隔离器
* 故障自监测

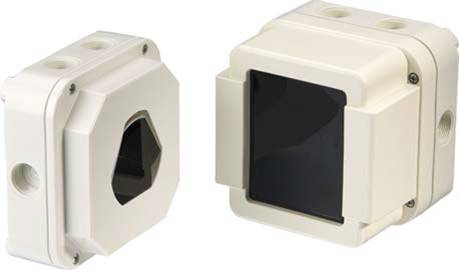

* 红外光束线型感烟探测器 FDL241-9-CN

西门子FS720系列火灾自动报警系统在工业项目的应用(图4)

工业企业的大型库房经常是无遮挡大空间的情形,发电厂、变配电站的厅堂馆所有时也适合安装这种类型探测器。

具体参数如下:
 * 探测距离最长:100米
 * 安全保护宽度:14 米
 * 灵敏度:0.15 %/m (30 / (2 x 100))
 * 设计及安装:

      安装在静止稳固的墙体表面
      距离顶部至少预留0.3 米的空间
      规则区域应采取相邻错位安装
      三棱镜反射端无需布设电源线
      三棱镜反射器可选加热除雾功能,适用于严寒地区

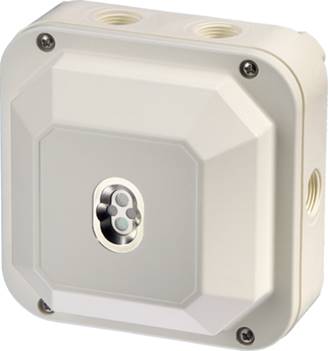

* 双波段红外火焰探测器 FDF241-CN/DF1101-Ex

西门子FS720系列火灾自动报警系统在工业项目的应用(图5)

   FDF241-CN 火焰探测器可用于最严酷的应用环境 (包括室内和室外),

   采用三个红外传感器和ASAtechnology技术进行探测
   采用模糊逻辑和子波分析技术
   提供优秀的防误报性能
   随环境事件实时变化的探测反应模式
   内置CPU,微处理器控制进行信号评估
   两线制安装,对线缆无特殊要求
   通过现场回路进行通讯 (独立编址)

   DF1101-Ex为防爆型

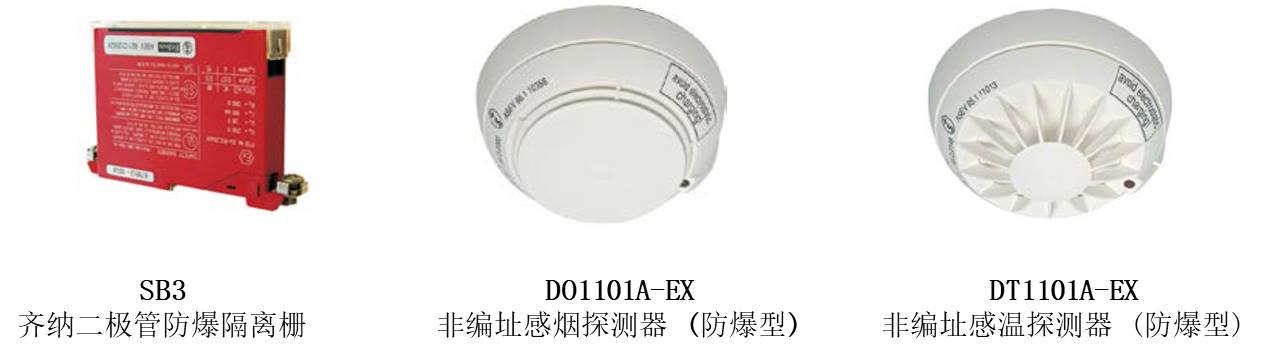

* 工业常用特殊防爆探测器
  工业中经常有防爆环境,西门子除可以提供常规探测外同样可以提供特殊的防爆探测

西门子FS720系列火灾自动报警系统在工业项目的应用(图6)

五、 西门子FC726消防方案的优点
* 系统稳定可靠——超长回路总线, 全面线路故障隔离,回路线,回路总线支持环路技术,保证回路总线发生断路故障时正常工作
* 探测器高达50v/m的抗电磁干扰能力
* 探测器先进的DA算法有利于快速报警,杜绝误报
* 系统管理系统或编程 通过公共网络远程接入火灾报警系统, 无需额外订购配件
* 可远程升级/上下载软件及配置
* 西门子FS720独有的手机APP管理操作,多个手机可以接入系统,显示各项事件,不同的访问权限:(a)仅查看权限 (b)完全权限, “确认” 与 “重启”
* 西门子火灾报警系统可以通过专用Modbus网关无缝的与工业SCDA系统集成
